产品特点

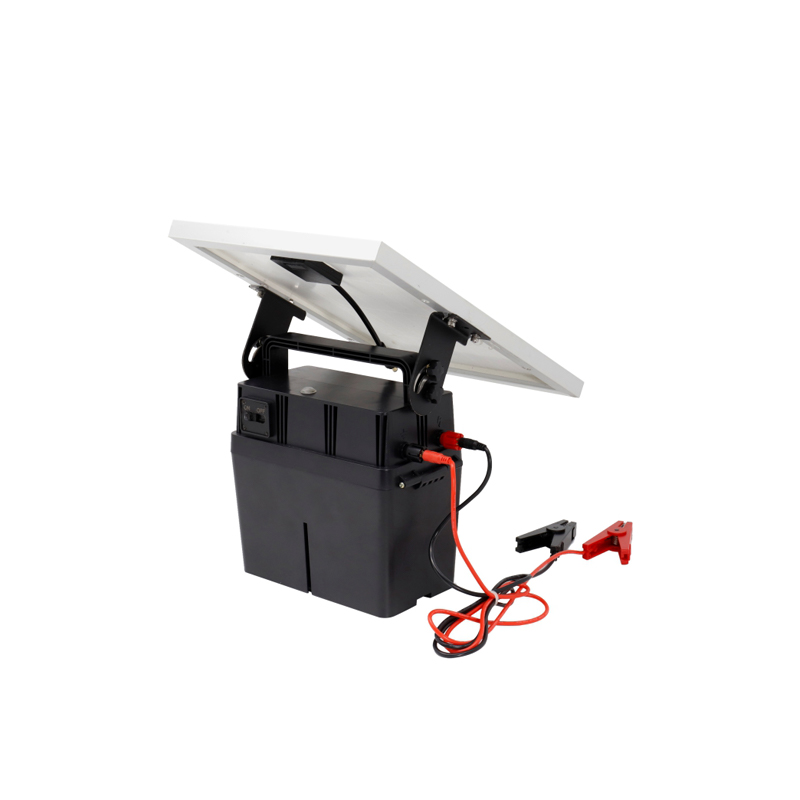

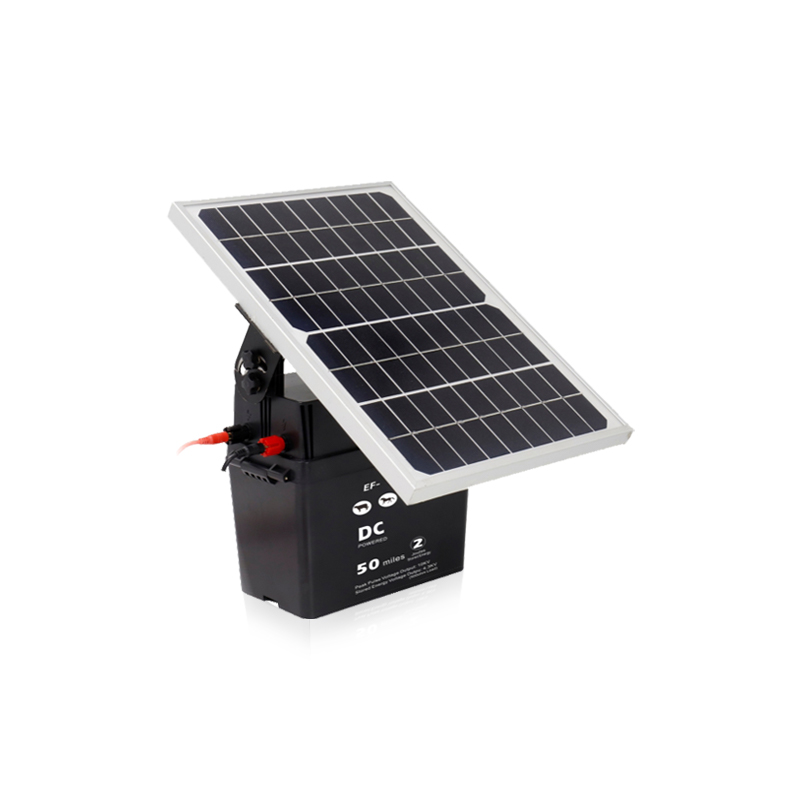

太阳能电子围栏主机
太阳能充电可内置蓄电池DC12V/9AH（选购），无需外接电源，全集成机体设计，方便携带快捷安装使用
高效单晶太阳能电池板的角度可以调，感光面积充分，充电速度快
高效单晶太阳能电池板电压输出（Vmp）：DC18V
高效单晶太阳能电池板电流输出（Imp）：0.64A
高效单晶太阳能电池板输出功率（Pmax）：11W
高负载储能输出：2焦耳@500Ω，高峰值存储脉冲电压输出：10KV，负载脉冲电压输出：4.3KV@500Ω，低阻抗、高能量，传输距离远（无植被：多线连接长达50公里）
IP68防水等级与防雷击设计，户外使用
50mA低功耗节能，满电荷使用周期长达约8天
磁感应电源开关：开/关
脉冲电压输出指示灯：红色
充电指示灯：绿色
蓄电池完全充电指示灯：蓝色
产品参数
| 型号 | 存储能量输出 | 峰值脉冲电压 | 负载脉冲电压 | 最大功率 | 工作时间 | 多线距离(英里) | 范围（英亩） |
| EF-B1S020 | 2 Joules | up to 10KV | 4.3KV@500Ω | Max 50mA | up to 8 | up to 50 | up to 165 |
| EF-B1S012 | 1.2 Joules | up to 10KV | 3.7KV@500Ω | Max 35mA | up to 11 | up to 25 | up to 80 |
| EF-B1S007 | 0.7 Joules | up to 10KV | 3.5KV@500Ω | Max 30mA | up to 12 | up to 15 | up to 60 |

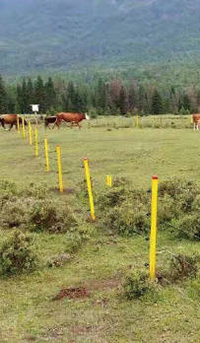

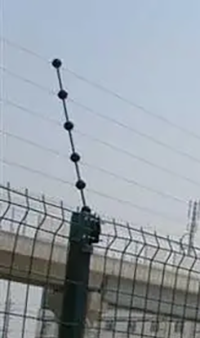

产品应用
产品配件
电子围栏配件数量的标准计算方法 | ||||||
| 配件名称 | 图示 | 作用 | 定货标准数量 | 用量/km | 用量/2km | |
| 1 | 电子围栏主机 |  | 产生高电压低能量脉冲电压，并判别报警与否 | 一般根据客户要求和防区数量决定。 | 1 | |

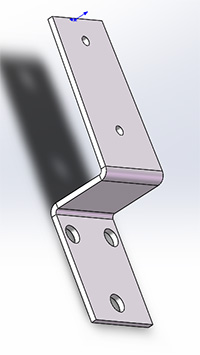

| 2 | Z型固定支架 |  | 用于把电子围栏主机固定到木桩上 | Z型固定支架=防区数量 | 1 | |
| 3 | 避雷器 |  | 保护电子围栏主机免遭雷击。 | 避雷器数量=防区数量 | 1 | |

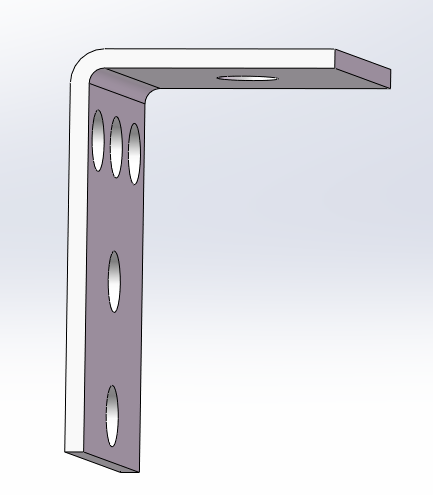

| 4 | L型固定支架 |  | 用于把避雷器固定到木桩上 | L型固定支架=防区数量 | 1 | |
| 5 | 终端(杆)桩 |  | 为电子线缆提供张力支撑，客户自备 建议使用木桩（2米）或水泥浇筑 | 在电子围栏始端和末端，以及每个直角和锐角处都要使用1根，落差大于0.5米处都要使用2根。 | 50 | 100 |
| 6 | 终端绝缘子 |  | 用于绝缘合金线和受力柱 | 终端柱绝缘子数量=终端柱数量*合金线线制 | 200 | 400 |
| 7 | 终端绝缘子固定夹 |  | 用于把受力柱绝缘子连接到受力柱上。 | 终端柱绝缘子固定夹=终端柱数量*合金线线制 | 200 | 400 |
| 8 | 承力(杆)桩 |
| 保证长距离电子围栏使用时的强度。 | 直线每15米处以及每个钝角处都要使用1根，在落差小于0.5米处都要使用2根。 | 0 | |
| 9 | 承力(杆)桩绝缘子 |  | 用于绝缘合金线和承力柱 | 承力柱绝缘子数量=承力柱数量*合金线线制 | 0 | |
| 10 | 承力(杆)桩自攻绝缘子 |  | 用于绝缘合金线和承力柱 | 承力柱绝缘子数量=承力柱数量*合金线线制 | 0 | |
| 11 | 中间(杆)桩 |
| 支撑电子缆线间保持标准间距，避免相邻两线碰触。 | 一般要求不超过5米使用1根，（数量按标准5米1根计算），中间柱的数量＝周界长度/中间柱间距-受力柱数量-承力柱数量。 | 100 | 200 |
| 12 | 中间(杆)桩绝缘子 |  | 用于绝缘合金线和中间柱 | 中间杆绝缘子数量=中间杆数量*合金线线制 | 400 | 800 |
| 13 | 紧线器 |  | 用于拉紧电子围栏合金线 | 紧线器数量=周界长度/50米*电子围栏合金线线制。 | 80 | 160 |
| 14 | 线线连接器 |  | 用于连接合金线的接头 | 线线连接器数量=终端柱数量*合金线线制*2 | 160 | 320 |
| 15 | 合金线 高强度单股铝合金线Φ2mm |  | 承载高压脉冲电压 | 合金线数量=周界长度*合金线线制*1.05 | 4200 | 8400 |
| 16 | 高压绝缘线 20kV硅胶线 |  | 用于连接电子围栏主机和电子围栏前端 | 高压绝缘线数量=防区数量×电子围栏主机到电子围栏最上端合金线之间距离*合金线线制。 （标准方案数量=防区数量*30米） | 30 | 60 |
| 17 | 围栏警示牌 200×100双面 |  | 警示和告知作用。 | 警示牌数量=周界长度/50米。 | 20 | 40 |
| 18 | 接地镀锌管 |  | 用于电子围栏主机接地和避雷器接地。 | 接地桩数量=防区数量*3 | 3 | 6 |
| 19 | BV102铜芯电缆 |  | 用于电子围栏主机接地和避雷器接地连接。 | 视主机安装高度 | 6 | |
| 20 | 锂电池 |  | 提供电源 | 标称电压:12.8V 充电电压:14.6V士0.2V 产品重量:约0.7KG 最大充电电流:3A 最大持续放电电流:6A 放电截至电压:10V 产品尺寸:152x65x97(总高104)mm 端子:F1 | - | - |

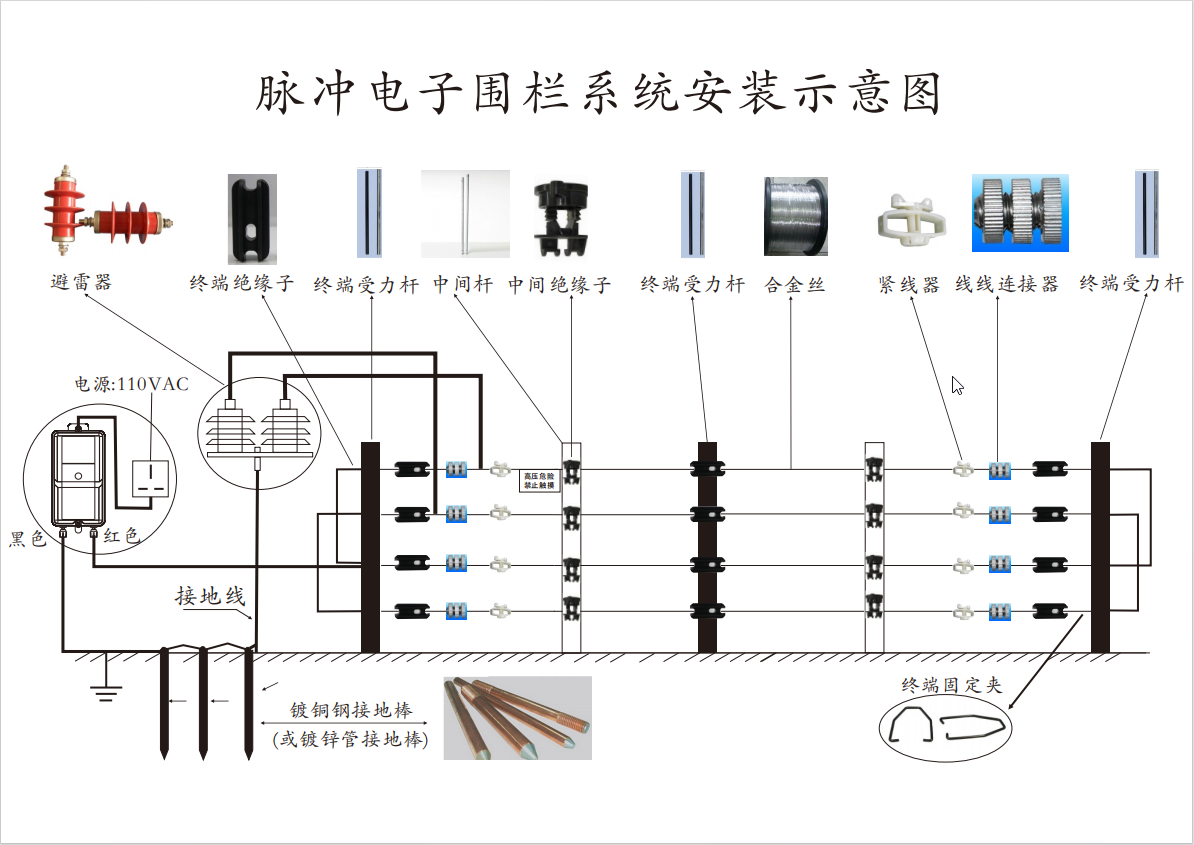

安装示意图
*本产品信息仅供参考！如有变更，以实际产品为准，最终解释权归本公司所有！
