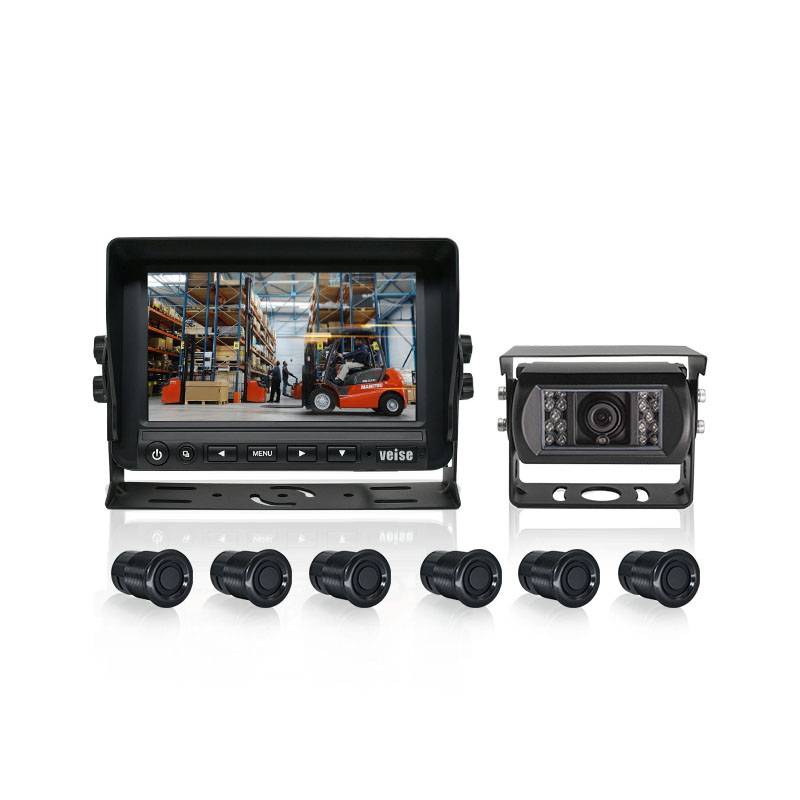

超声波雷达车载监控系统

  • 型号: HDS-774M132M1-LB
  • 概述: 驾驶员在驾驶车辆时需全神贯注,任何分心都可能带来安全风险和经济损失,特别在行驶过程中无法同时观察显示器画面又缺乏倒车雷达预警的情况下,风险进一步增大。为此,我们推出了车载显示器超声波雷达一体机——这套系统将倒车影像与超声波雷达功能完美融合,能实时采集并分析雷达信号,为驾驶员提供精准、不受光线环境影响的障碍物测距及预警。该一体机相比最新的AI影像算法技术具有更高的预警准确性,误报率更低,而且能够识别更多种类的障碍物,不仅限于行人和车辆。此外,一体机设计简化了安装流程,无需额外的雷达主机盒和转接线,为驾驶员提供了更加便捷、高效的驾驶辅助体验。
  • 更多方案配置请点击: 在线客服

产品特点

高清液晶车载显示器

7英寸高清IPS屏显示器内置超声波雷达智能算法处理器,OSD菜单分别设置0.3~5m探测距离范围及区域不同语音预警,支持4路,6路,8路雷达探头(可选)。

车规工业级别DSP、支持双画面显示,OSD菜单分别设置画面镜像与正像、倒车标尺、触发优先应用功能。

DC8~32V宽范围工作电压、独立电源输出、抛负载脉冲电压保护、外接电源极性反接保护、LED恒流恒压保护避免使用不当和保质期的保障。

高清车载防水摄像头

AHD摄像头车规DSP,200万高清像素,IP69K防水等级,IR LED夜视功能,耐寒防水信号输出线。

高清视频信号线

4芯磷青铜航空头双屏蔽连接线,抗干预好;低阻抗,信号传输衰减小;航空头尾线双重注塑成型,抗拉伸摇摆延展性好。

产品参数

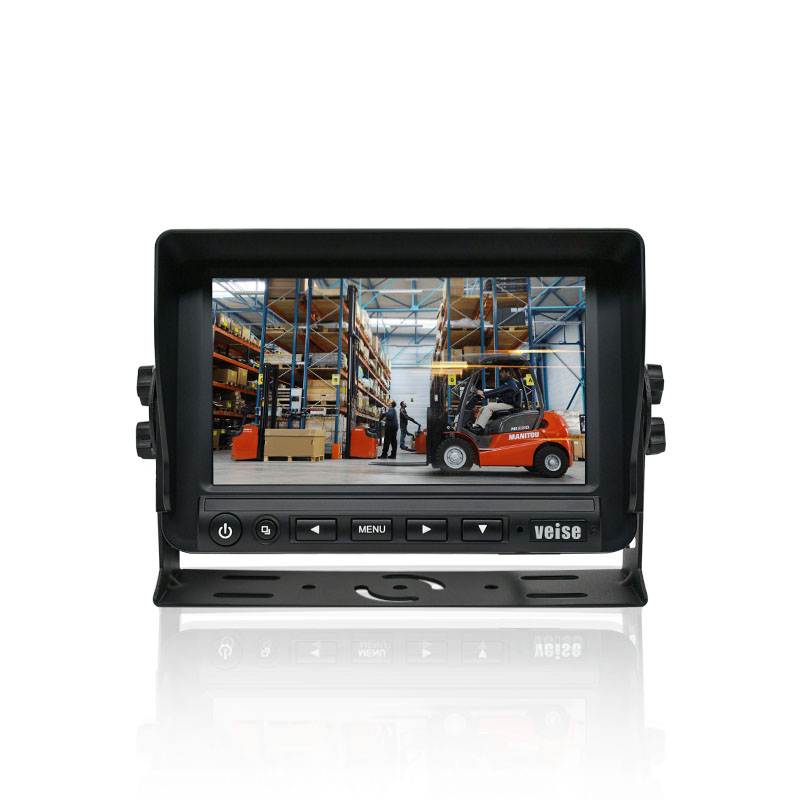

高清液晶车载显示器(MHD-774M-RU)

彩色液晶显示屏7英寸IPS屏
分辨率1024(H) X 600(V)dot
视频输入最大支持2路AHD1080P/960P/720P/CVBS信号混合输入,可混搭使用
画面模式四画面
雷达超声波处理器
彩色制式PAL/NTSC (AUTO)
亮度(cd/m2)600
抛负载ISO16750-2标准(24V系统Us=174V,Ri= 4Ω,td=350ms)
抗振等级5G ( 符合GB/T2423.56-2008标准)
工作温度-20℃ to +70℃
存储温度-30℃ to +80℃
工作电压DC11-32V
外形尺寸(L x W x T) (218 x 149 x 82mm)

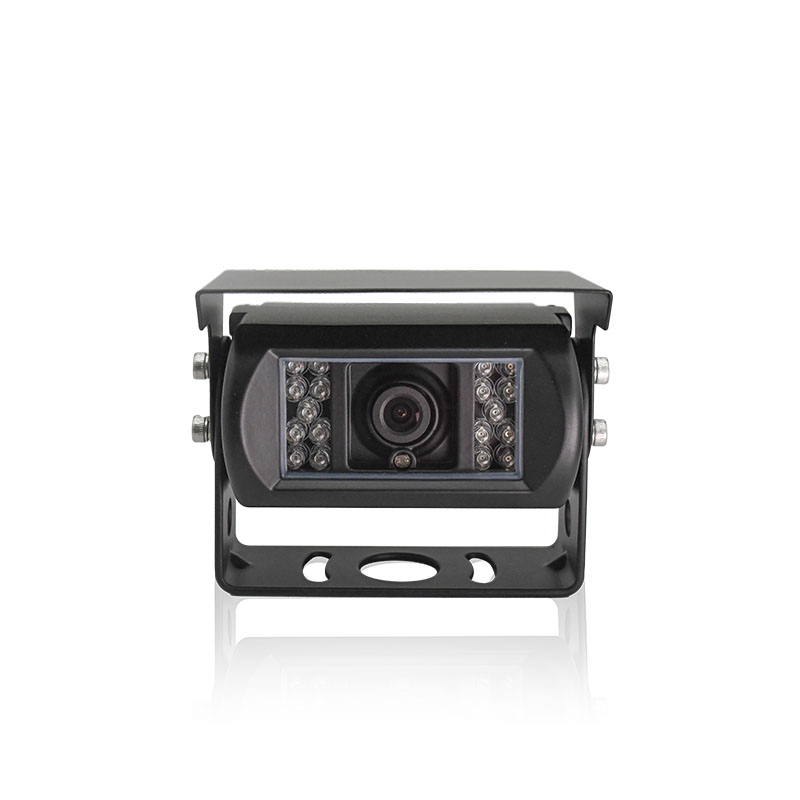

高清车载防水摄像头(CHD-132M)

图像传感器1/2.8 Color Sony CMOS
有效像素1920(H) X 1080(V)
水平清晰度1080P
可视角度130°
红外距离15米(内置18颗850nm红外灯)
防水等级IP69K
工作电压DC12V±10%(由显示器供电)
工作温度-20℃ to +60℃
存储温度-30℃ to +70℃
抗振等级5G ( 符合GB/T2423.56-2008标准)
外形尺寸108(W) x 78(H) x 75(D) mm

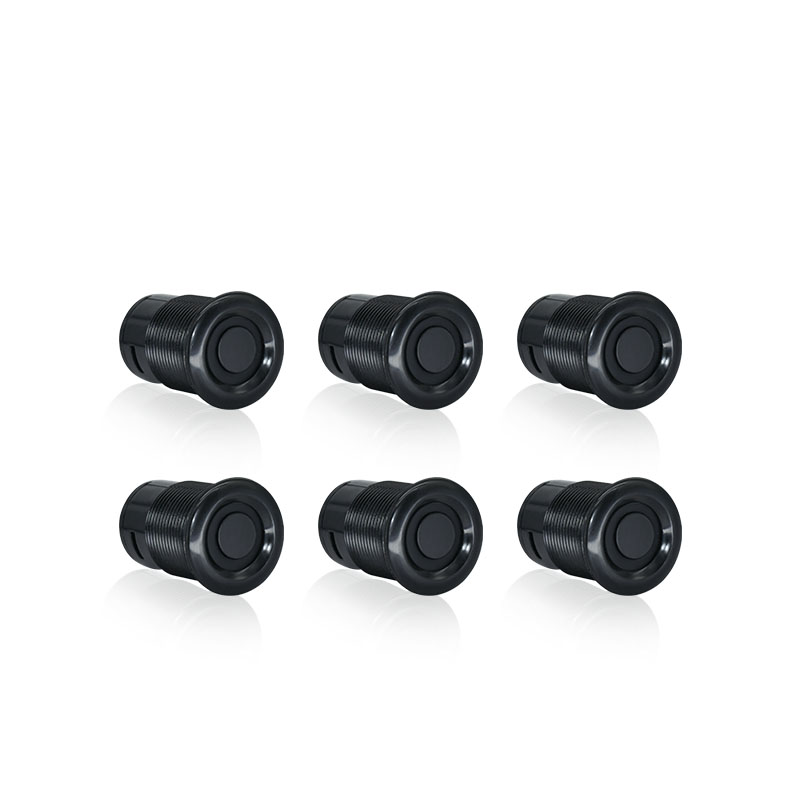

超声波数字雷达

探测范围

0.3-5米

反应时间

100-150毫秒/个

探测区域3个报警区域可自由设置(0-0.6m,0.6-1.5,1.5-5m)
探头数量

可支持4、6、8个探头

声音警告蜂鸣器或喇叭语音(二选一)
精确度

0.1米

波束角度

单角度60-80ºC或者双角度水平120度,垂直60度

工作频率

40KHz

防水等级

IP67

分叉线航空头

公头与母头各30厘米长

工作温度

-40ºC 至80ºC

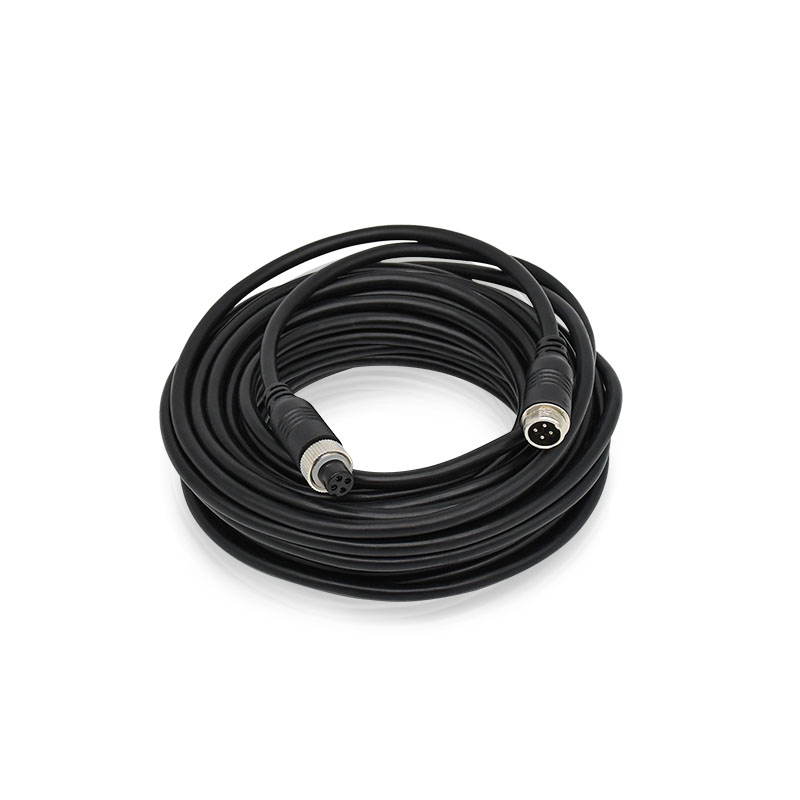

高清视频信号线(XC-HD0004-B-15M)

接口4芯航空公母头
长度15米

*本产品信息仅供参考!如有变更,以实际产品为准,最终解释权归本公司所有!
