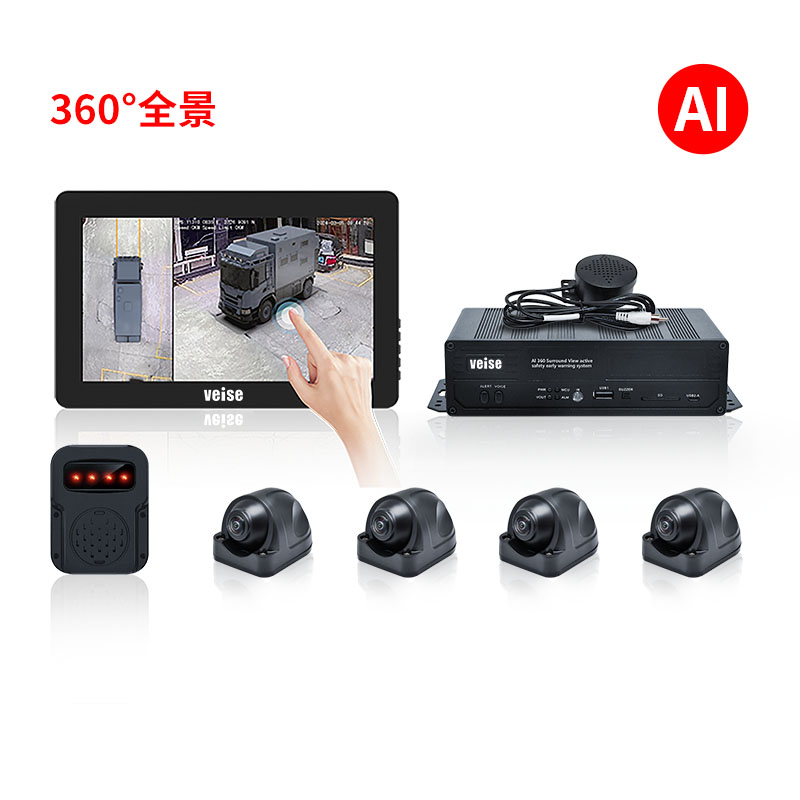

10.1寸360全景行人车辆侦测预警系统

  • 型号: HD3D-1019TPCH8AI805Z4-HDMI

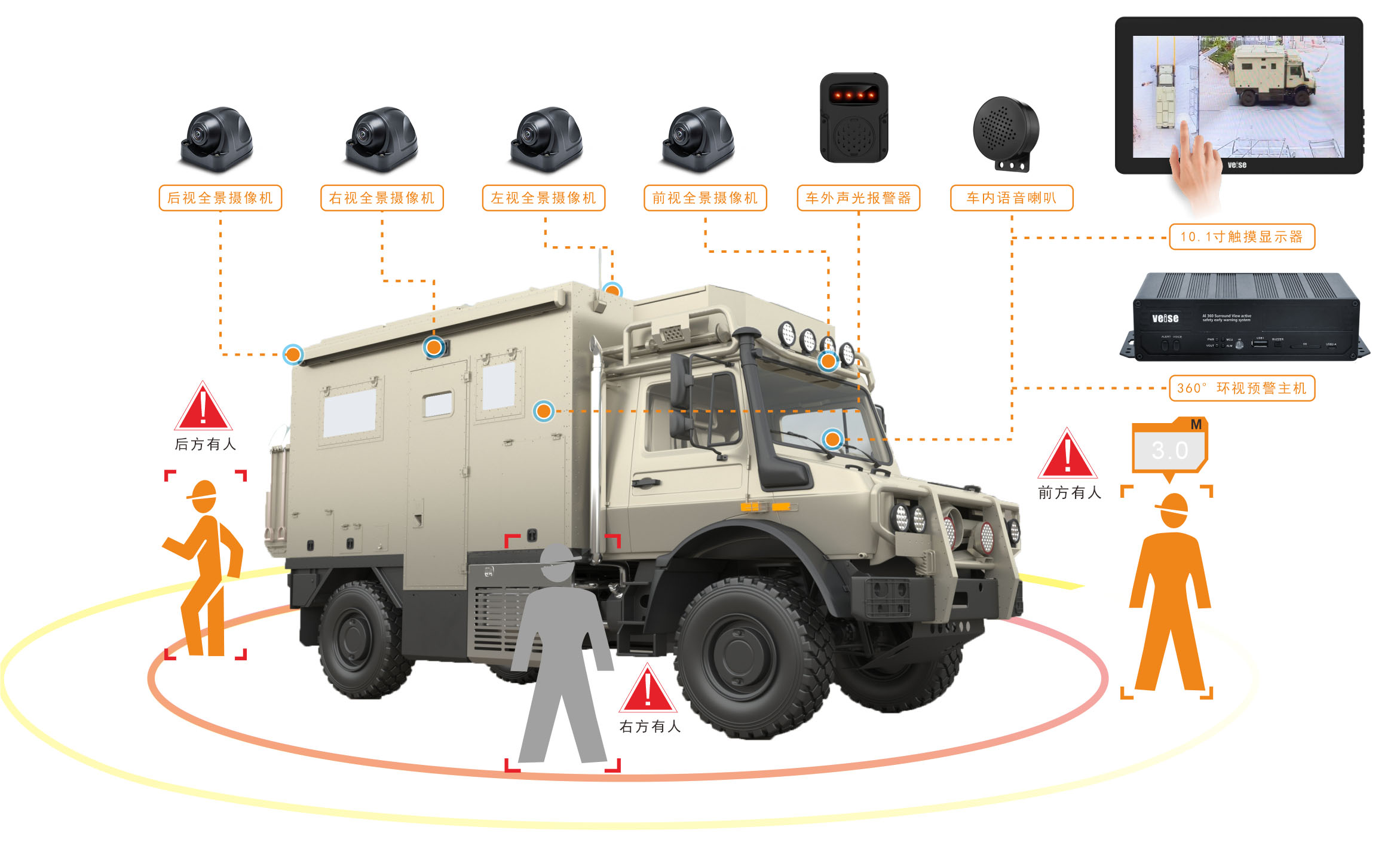

  • 概述: 工程机械设备车辆、农用机械设备车辆、市政环卫清扫车等具有车身体宽轴长、驾驶位置高的特点,车周围存在很大的驾驶视觉安全盲区。单一摄像头和多画面后视系统满足不了多监控区域的要求。360全景行人车辆侦测预警系统是由安装在车辆四方位的四个广角度星光全彩摄像头,通过360°AI视觉算法合成车辆周围全景鸟瞰图。车辆周围有行人车辆时,系统车载显示屏画面与声光报警器联动预警,为驾驶员提供直观的安全提示,使车辆的驾驶更加安全高效。
  • 更多方案配置请点击: 在线客服

产品特点

AVM全景环视主机


全景式监控影像系统(Around View Monitor-AVM)


通过多个(一般四个)超大广角摄像头拍摄图像,经过特殊算法对所拍摄图像进行畸变矫正以及拼接,形成物体周围的全景影像的系统。智能(自动、手动)快速拼接, 转向信号自动切换行车3D/2D图像,智能语音声控12种图像显示模式,对车辆四周行人、车辆检测预警安全距离,实现360°无盲区防碰撞

车速低于25公里/小时,系统自动切换预警画面,转向变道辅助预警画面,且联动车外声光报警器

支持4路AHD全景摄像头输入,另可扩展2路监控摄像头,支持16路雷达探头输入,支持熄火设防报警功能, 支持CAN总线通讯协议

支持实时录像,循环录像,录像回放(SD卡+MSATA存储方式)

10.1英寸高清触摸屏显示器

IPS宽屏,车规工业级别DSP, 1024RGB(H) X 600(V)dot分辨率,HDMI视频输入

光感自动控制屏幕白天/夜间亮度模式切换,避免夜间屏幕亮度影响驾驶行车安全

DC8~32V宽范围工作电压、独立电源输出、抛负载脉冲电压保护、外接电源极性反接保护、LED恒流恒压保护避免使用不当和保质期的保障。

AHD全景摄像头

210°超广角,车规DSP,200万高清像素,IP69K防水等级,星光全彩,耐寒防水信号输出线

产品参数

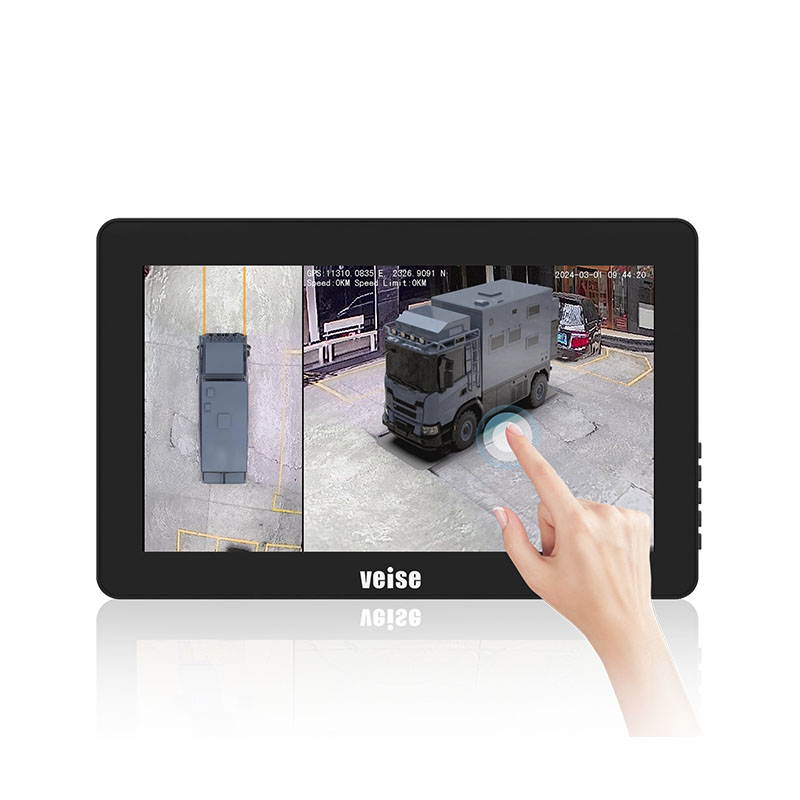

触摸屏显示器产品型号MHD-1019HTP
分辨率&尺寸10.1英寸,1024*600
亮度600cd/m2
显示比例宽屏 16:9
视角85/85/85/85(左/右/上/下)
HDMI输入支持一路HDMI视频输入,车载HDMI加固型接口
亮度调节光感自动控制屏幕亮度,白天亮度90%,夜间亮度50%
工作电压DC10.8-33V
工作温度-20~+70℃
存储温度-30~+80℃
振动/冲击GB∕T 2423.56-2018标准(随机5G振动)
外壳材质铝合金
支架360°全向支架
产品尺寸264*168*37(不包含支架)

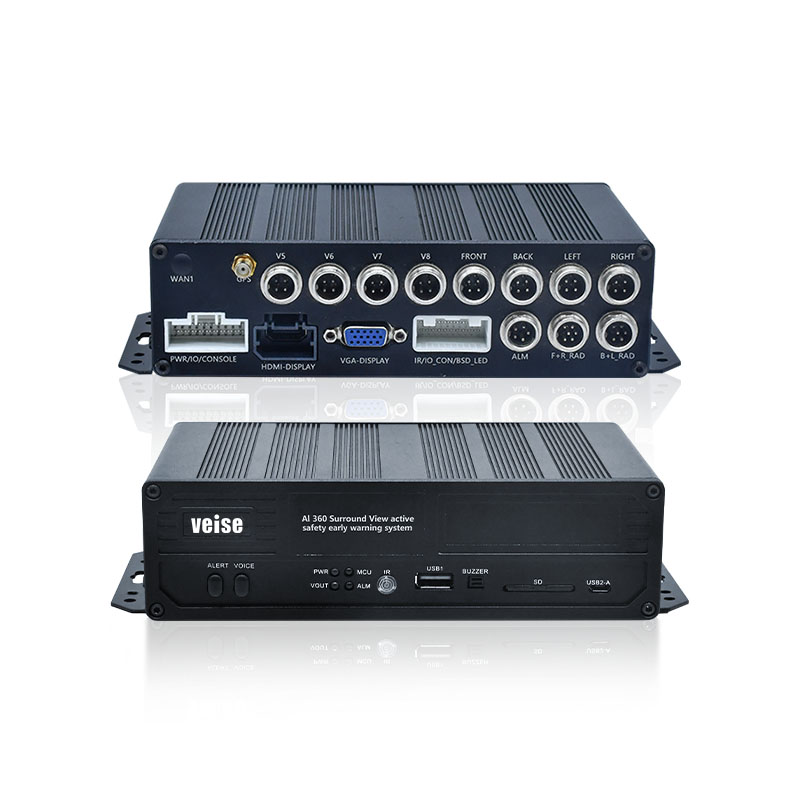

360主机

产品型号

DF-3DH8AI-HDMI

产品功耗

10-30W

视频输出

CVBS/HDMI

视频输入

4路AHD全景像机+4路AHD摄像头

预警功能

盲区监控(BSD)

录像功能

2.5英寸HDD/SSD(128G-2TB)/SD(8-512GB)

视频格式

H265

录像分辨率

1080P

文件容量

1.25GB/小时

工作温度

-20~+70℃

存储温度

-40~+80℃

振动/冲击

GB∕T 2423.56-2018标准(随机5G振动)

产品尺寸

长*宽*高=105*178*50(单位:毫米)

产品重量

0.65KG

雷达主机【选配】

雷达预警

支持16个探头的超声波雷达

探测距离

2.5米

电源参数

DC12-33V/0.2W

雷达功能

盲区监控(BSD)+变道辅助(LCA)+泊车辅助

CAN通讯【选配】

功能与特性

高速CAN总线收发器,符合ISO11898标准,低功耗管理,网络唤醒功能(显示模式、AI报警数据输出)

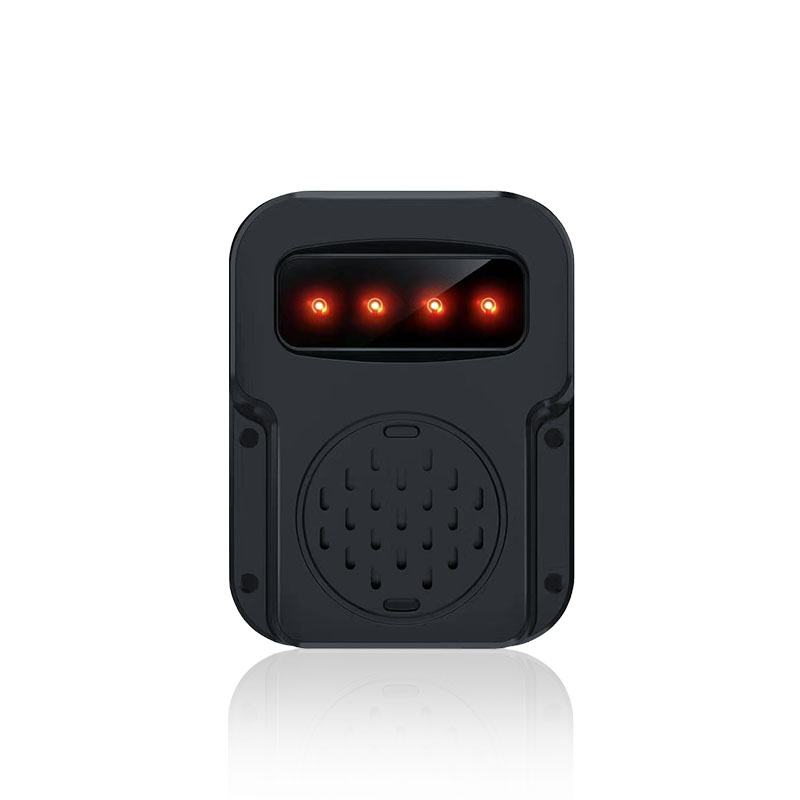

声光警报【选配】

规格参数

DC12-36V/3W,防护等级IP65.16级音量可调

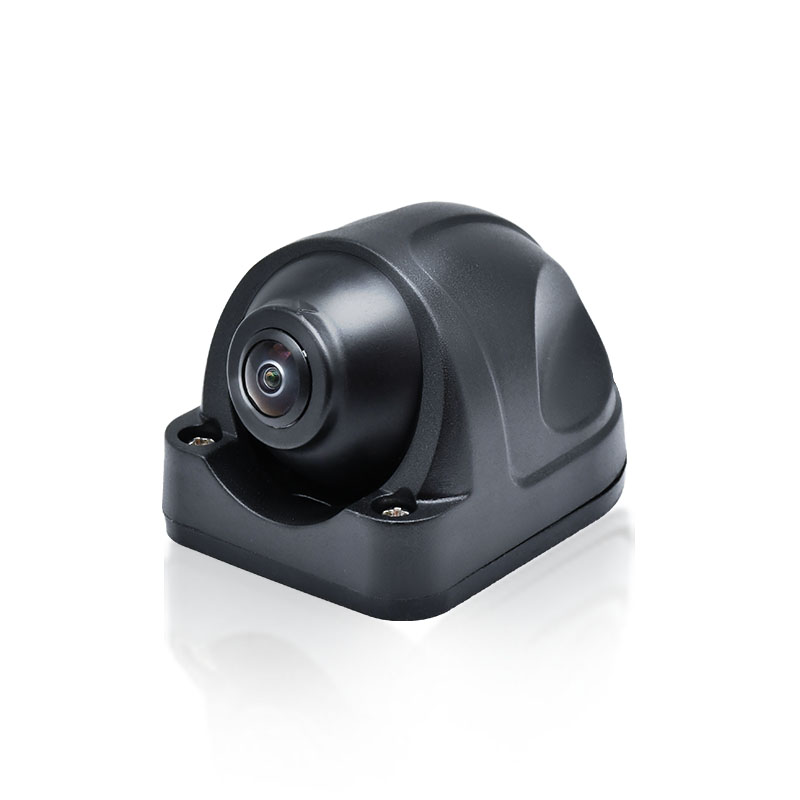

全景摄像头型号CHD-806Z

工作电压

DC8-16V

分辨率

1080P

工作温度

-20℃~+60℃

存储温度-30℃~+70℃

视频帧率

25 FPS/30 FPS

防水等级

IP68

低照度

0.01 Lux

振动/冲击

GB∕T 2423.56-2018标准(随机5G振动)

水平角度

210度

垂直角度

126度

 产品应用

*本产品信息仅供参考!如有变更,以实际产品为准,最终解释权归本公司所有!
