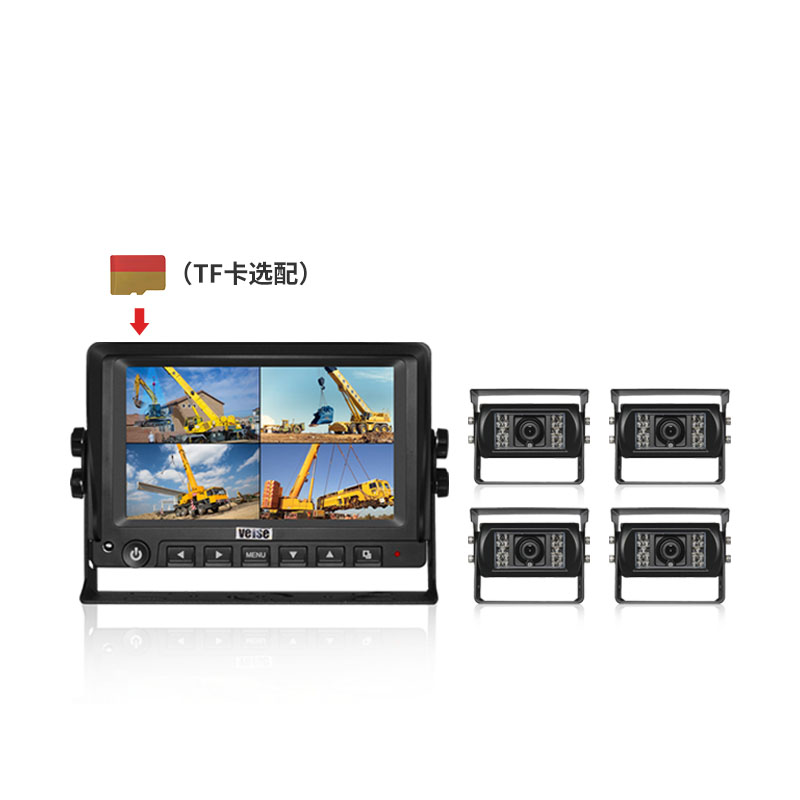

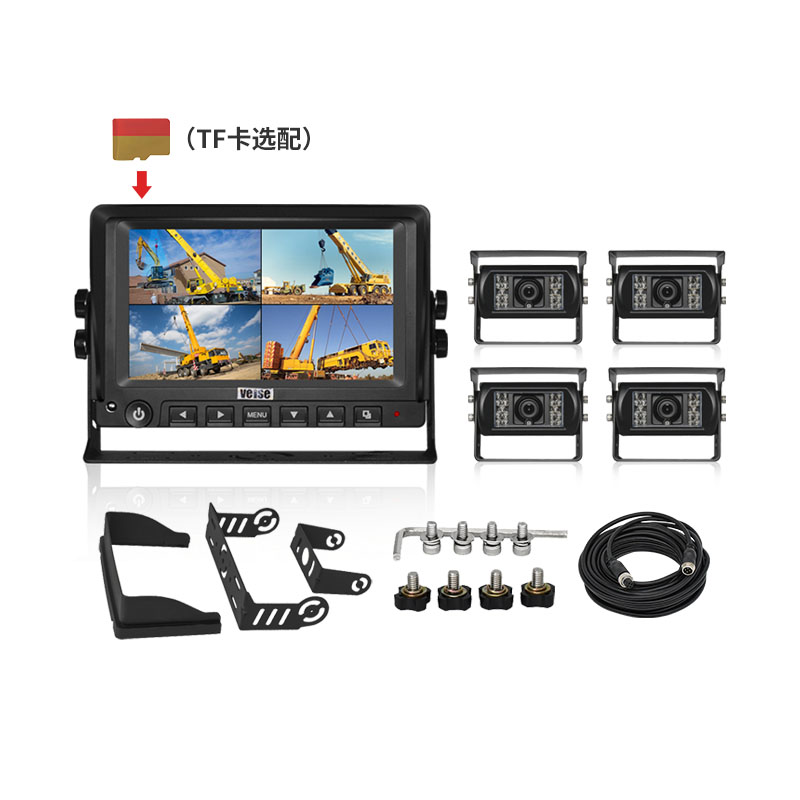

7英寸高清 四画面显示器监控系统

  • 型号: HDS-764D132M4-256G
  • 概述: 本系统采用四个高清摄像头,分别置于车辆前后左右关键位置,实现车辆四周无死角监控。通过显示器四分割显示功能,驾驶员可实时查看四个方向的监控画面,全面掌握车辆周围动态。显示器支持内置存储功能,能够不间断录制监控视频,为驾驶员提供可靠的行车记录。录像文件自动保存,方便后续查看和分析,有效预防碰撞和刮擦事故。

产品特点

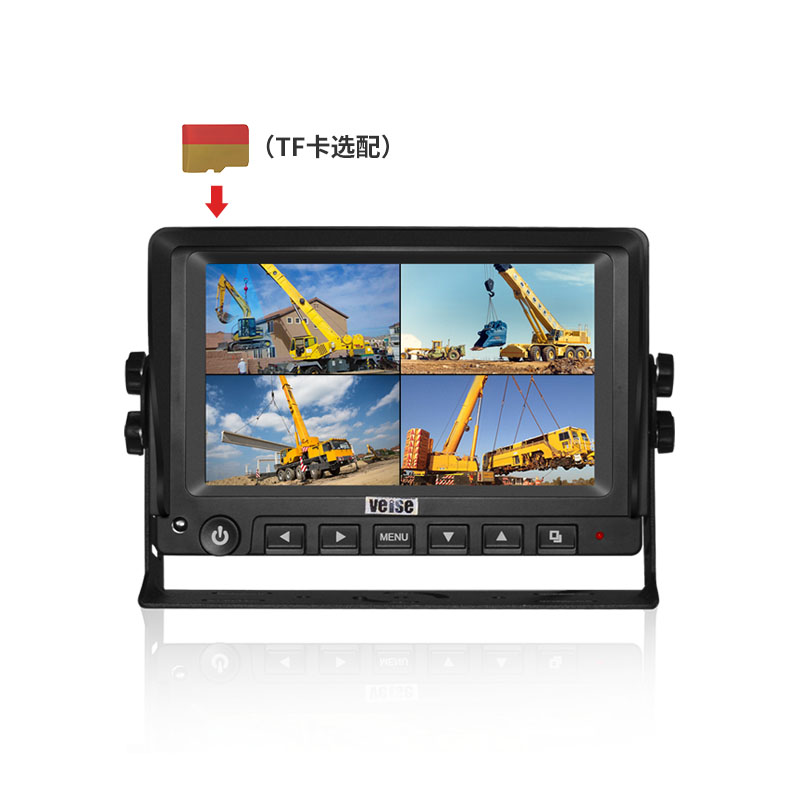

7英寸HD四画面车载显示器

    • 视频输入:支持4路视频输入,多画面分割显示。

    • 显示性能:IPS屏幕,响应速度快、可视角度大、色彩真实,分辨率1024RGBX600。

    • 设置功能:OSD菜单可设置画面镜像、正像、延时时间及双触发优先应用功能。

    • 外观设计:自主设计外观专利,外壳采用ABS+铝合金材料,耐高温。

    • 遮阳设计:可拆装式遮阳帽防止太阳光照射影响显示效果。

    • 支架设计:防锈金属材质,U型+双边紧固抗振设计。

    • 亮度:600cd/㎡高亮度,图像清晰。

    • 电压保护:抛负载脉冲电压DC24V+174V(350ms)设计防护车载瞬态脉冲。

    • 电源设计:独立电源节能低功耗设计,DC11~32V宽范围工作电压。

    • 保护机制:内置外接电源极性反接保护及LED热响应恒流恒压保护。

AHD摄像头车规DSP,200万高清像素,IP69K防水等级,IR LED夜视功能,耐寒防水信号输出线

4芯磷青铜航空头双屏蔽视频电源连接线,抗干预好;低阻抗,信号传输衰减小;航空头尾线双重注塑成型,抗拉伸摇摆延展性好产品参数

产品参数

HD液晶车载显示器(MHD-764D-256G)

彩色液晶显示屏7英寸IPS屏
分辨率1024(H) X 600(V)dot
视频输入最大支持4路AHD1080P/ 720P /CVBS视频信号输入
画面模式单通道切换+4分割

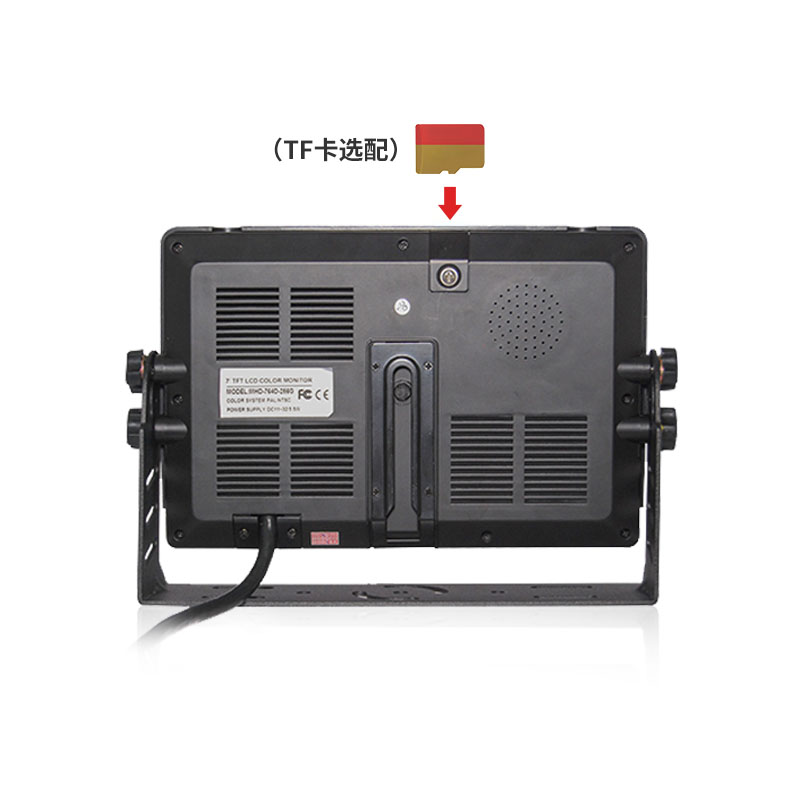

存储外置SD卡最大支持512GB
彩色制式PAL/NTSC (AUTO)
亮度(cd/m2)600
抛负载ISO16750-2标准(24V系统Us=174V,Ri= 4Ω,td=350ms)
抗振等级GB∕T 2423.56-2018标准(随机5G振动)
工作温度-20℃ to +70℃
存储温度-30℃ to +80℃
工作电压DC11-32V
外形尺寸(L x W x T) (218 x 149 x 82mm)

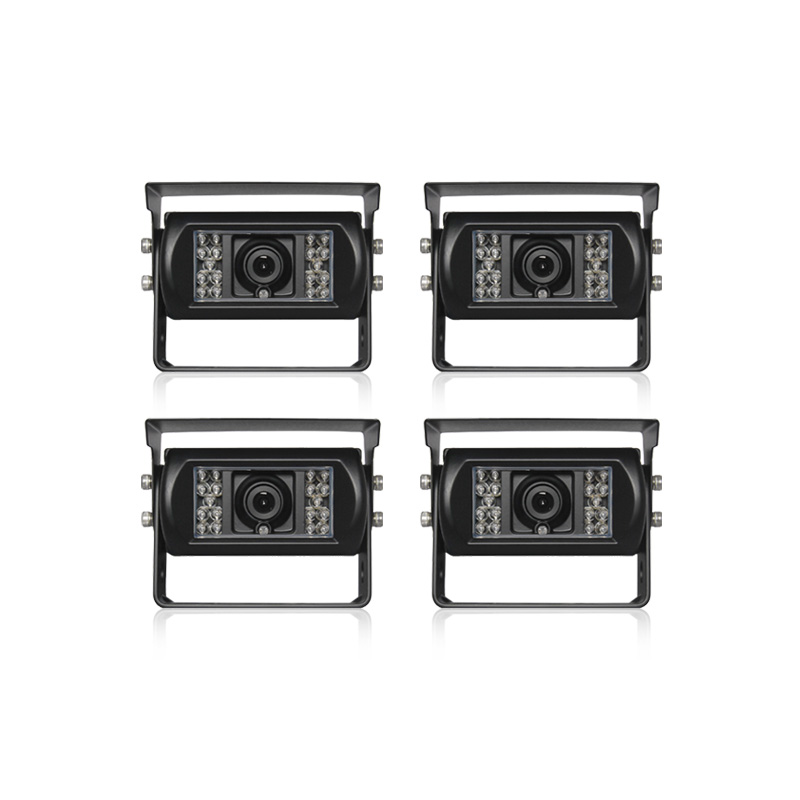

HD车载防水摄像头(CHD-132M)

图像传感器1/2.8 Color Sony
有效像素1920(H) X 1080(V)
水平清晰度1080P
可视角度130°
红外距离15米(内置18颗850nm红外灯)
防水等级IP69K
工作电压DC12V±10%(由显示器供电)
工作温度-20℃ to +60℃
存储温度-30℃ to +70℃
抗振等级GB∕T 2423.56-2018标准(随机5G振动)
外形尺寸108(W) x 78(H) x 75(D) mm

HD视频信号线(XC-HD0004-B-15M)

接口4芯航空公母头
长度15米

产品应用
