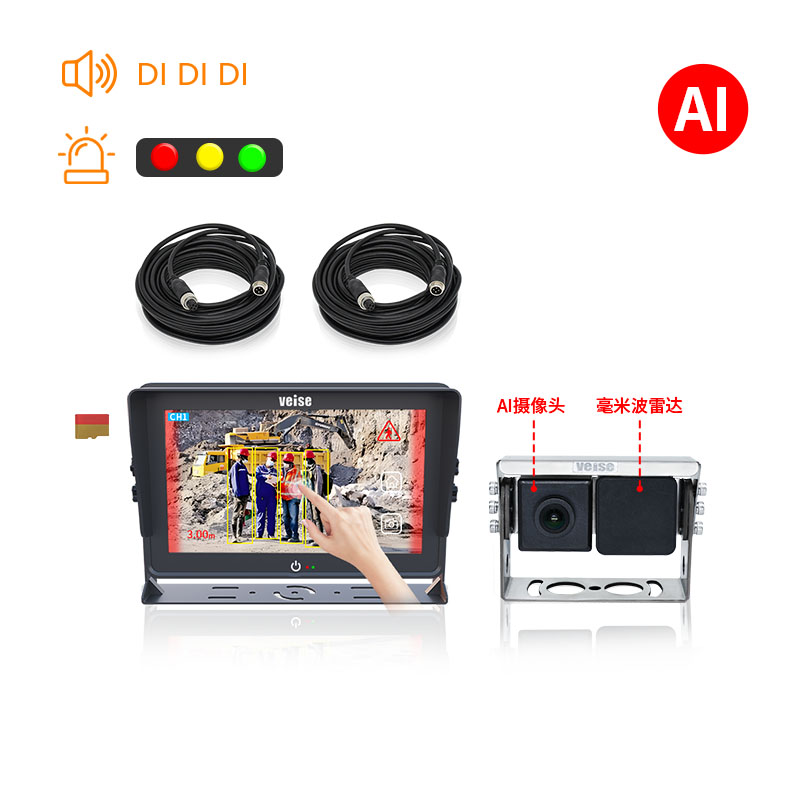

AI预警毫米波探测雷达监控系统搭配AI毫米波雷达一体摄像机

型号： HDS-1034MD302MAI-LM
概述： AI预警毫米波探测雷达系统广泛应用于各种车辆避障、工程机械、矿山机械和农业机械等领域。该系统集成了人形检测算法的毫米波雷达和摄像机，能够精准检测行人，并通过毫米波雷达进行精确测距。结合声光预警和图形化预警功能，系统能够实现视频融合和可视化测距预警。该系统不受光线、粉尘、大雾、雾霾等气候条件的影响，能够全天候工作，有效提高作业安全性，减少事故发生。

详细信息

产品特点

显示屏：系统配备10.1英寸1024 x 600高分辨率全贴合触摸IPS显示屏。
集成摄像机与雷达：摄像机集成了AI功能和毫米波雷达于一体。
高分辨率摄像机：AI摄像机分辨率达到1080P，具备广角星光全彩功能。
智能侦测与预警：AI摄像机内置行人侦测算法，并在显示器上提供声光预警提醒。

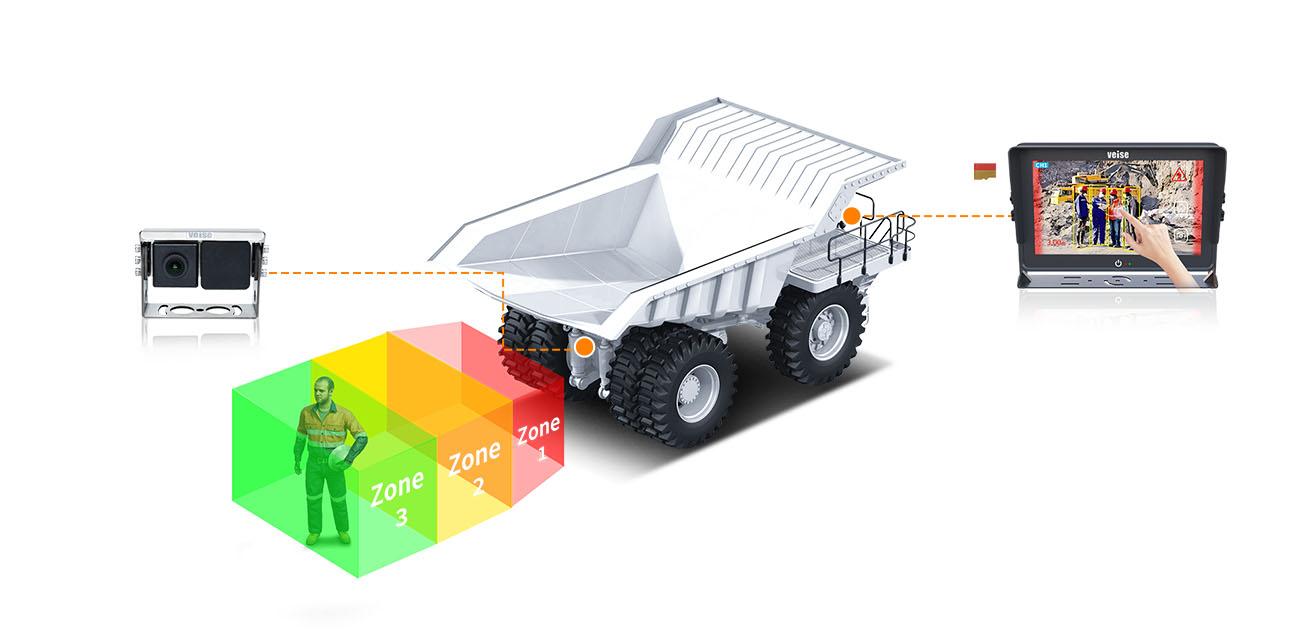

雷达测距与预警显示：显示器集成毫米波雷达测距算法，支持自定义红、黄、绿区域参数，并提供多种预警显示模式。
全天候工作能力：雷达系统能够在各种天气条件下全天候工作，具备良好的抗干扰性能和距离探测能力。
超广角探测：雷达系统具有超广角水平垂直120°的探测能力，探测距离为0 - 20米，并配备RS 485接口，确保信号传输稳定且抗干扰能力强。
智能模式支持：支持多种智能模式，自动切换预警画面。
电压输入范围：显示器支持宽范围电压输入DC 11 V - 32 V，毫米波雷达供电电压输入为9 - 24 V。
电源保护设计：显示器内置电源反接极性保护电路，有效防止因人为误操作导致设备损坏。
存储与录像功能：系统内置TF卡存储录像，最大支持512G容量，录像文件可自动覆盖。显示器支持实时录像和拍照功能，并可接收4路AHD摄像机信号输入。
操作简便性：显示器图像化菜单支持全触摸操作，提供10国语言OSD菜单操作。
画面设置灵活性：单个通道画面显示可独立设置水平镜像。
倒车辅助功能：显示器OSD菜单可设置单个通道倒车触发延迟时间（0 - 10秒），并支持单个通道的倒车标尺辅助线打开/关闭。
结构与防水设计：系统结构完整紧凑，抗震等级符合GB/T 2423.10-2008标准。AI摄像机防水等级为IP69K，毫米波雷达防水等级为IP67。

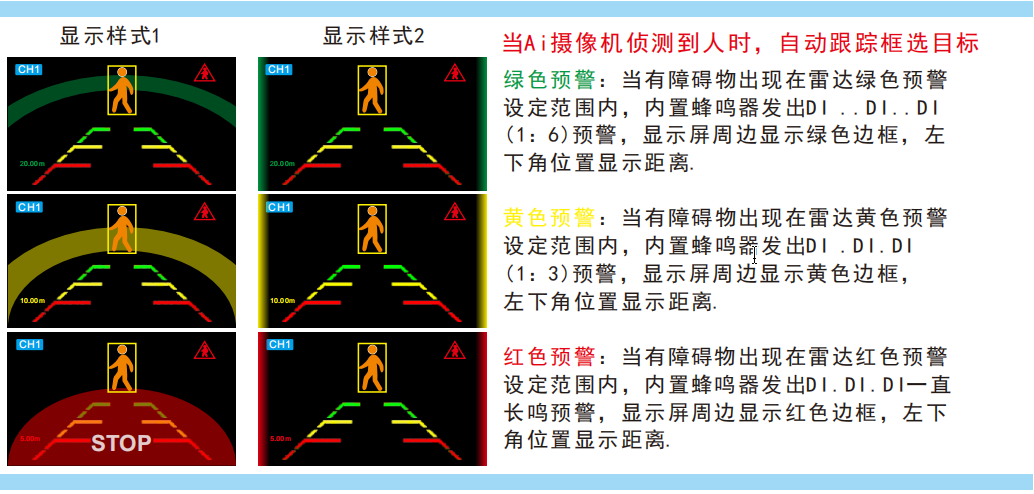

预警显示样式（可定制）：

产品参数

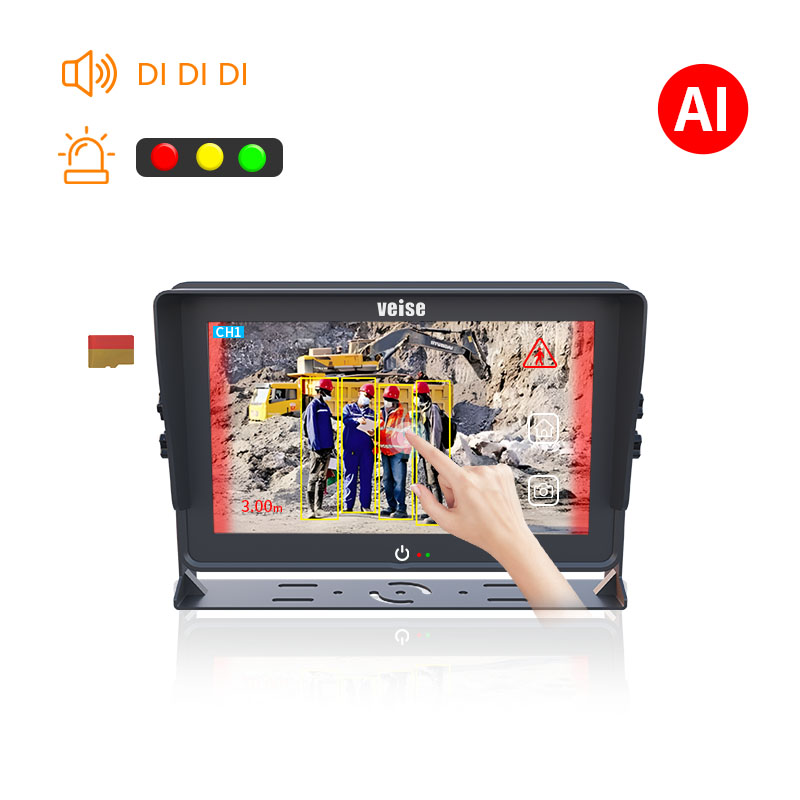

显示器：

显示器型号	MHD-1034MD-RM
显示屏	10.1英寸IPS高清全贴合触摸IPS显示屏（电容式）
解析度	1024×RGB×600
可视角度 (LR/UD)	L/R: 85/85 U/D: 85/85
对比度	800:1
LED背光亮度(cd/m²)	600
响应时间(ms)	25
制式	PAL/NTSC自动
录像视频格式	AVI
录像储存卡类型	Tf卡（最大支持512G）
录像分辨率	1080P/720P/480P
视频信号输入	支持1080P/720P/CVBS信号
抛负载	DC 24+174V/350ms
工作温度	-20℃~+70℃
储存温度	-30℃~+80℃
输入电源	DC 11～32V
尺寸(mm)	293.5 X 197 X 90（含支架遮阳帽）

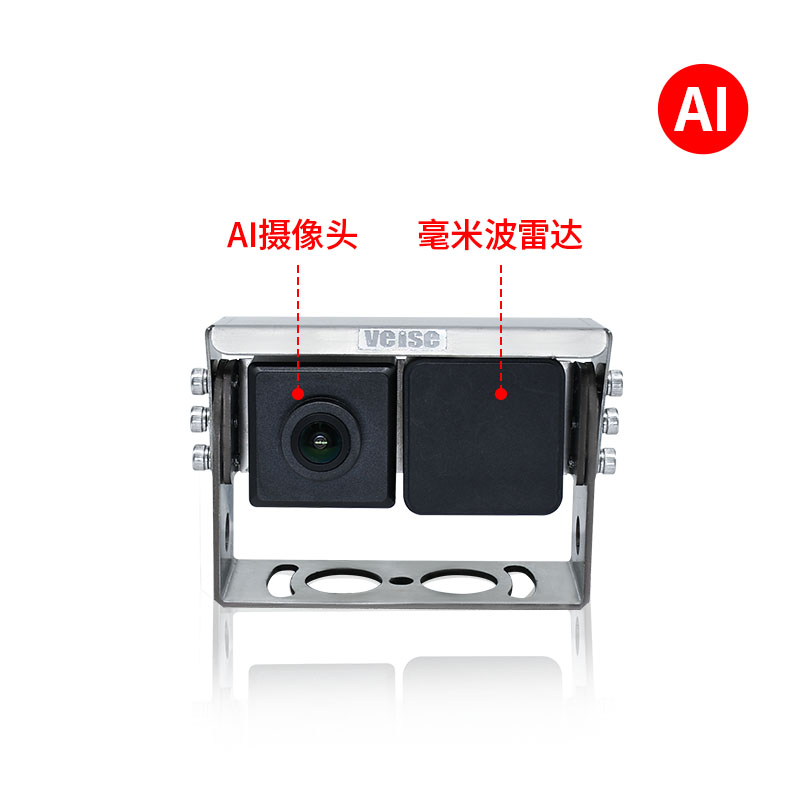

Ai毫米波雷达一体摄像机：

型号	CHD-302MAI-RM-20M
AI摄像头参数
图像传感器	1/2.9
有效像素	1920(H) x 1080P(V)
最低照度	0.01LUX
水平角度	120°
Ai检测目标	行人侦测
预警区域	全屏预警（可定制0-4级区域预警）
星光夜视	星光全彩夜视
防水等级	IP69K
防震等级	10G
工作温度	-20℃~+60℃
储存温度	-30℃~+80℃
工作电压	DC12V
尺寸（mm）	108 x 78 x 75
毫米波雷达参数
工作电压	DC9-24V
供电范围	8 ~ 32 V
工作温度	-40℃~85℃
功耗	＜2.5 W
防水等级	IP67
频段	76~77 GHz
循环周期	40 ms
通讯接口	Rs485 波特率：115200 bps
距离分辨	0.2 m
速度分辨	1.9 Km/h
测速范围	±60 Km/h
探测距离	20 m
收发通道数	3 TX * 4 RX
天线俯仰束波宽度（-6 db）	120°
天线水平束波宽度（-6 db）	120°
