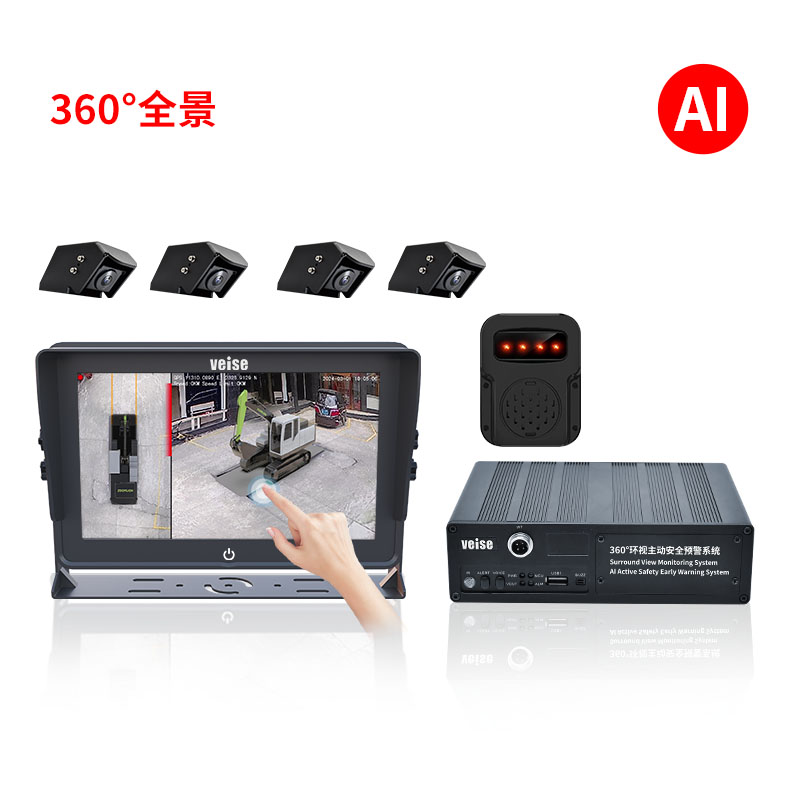

360度主动安全环视影像+8路视频一体机(4G版)

  • 型号: HDS-3D1034HTPH9AI805Z4

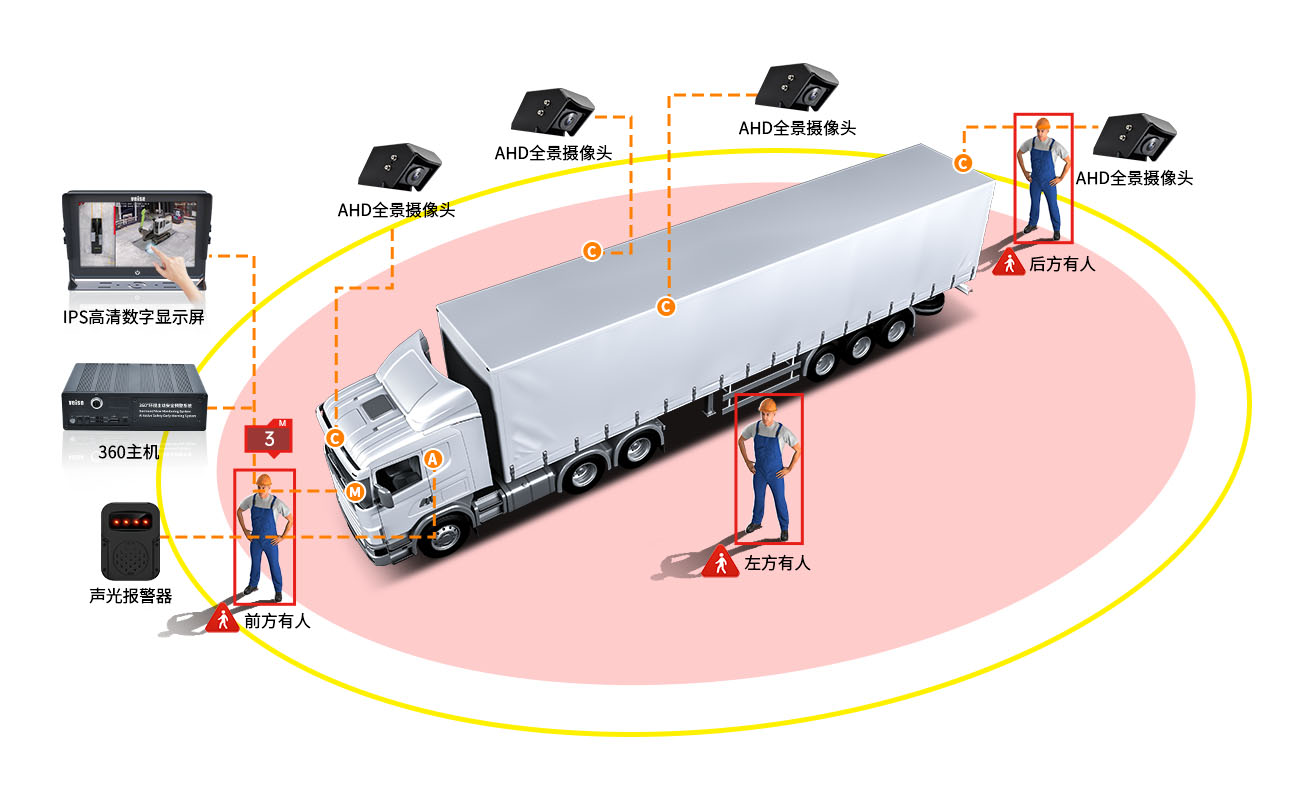

  • 概述: 工程机械设备车辆、农用机械设备车辆、市政环卫清扫车等具有车身体宽轴长、驾驶位置高的特点,车周围存在很大的驾驶视觉安全盲区。单一摄像头和多画面后视系统满足不了多监控区域的要求。360全景行人车辆侦测预警系统是由安装在车辆四方位的四个广角度星光全彩摄像头,通过360°AI视觉算法合成车辆周围全景鸟瞰图。车辆周围有行人车辆时,系统车载显示屏画面与声光报警器联动预警,为驾驶员提供直观的安全提示,使车辆的驾驶更加安全高效。

产品特点

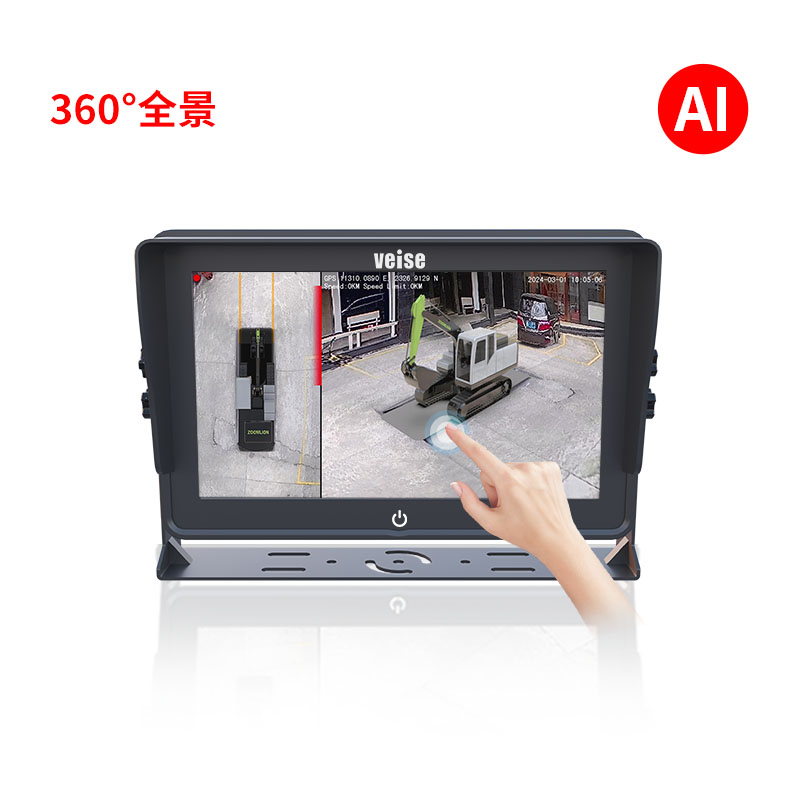

车载显示器:

  1. 显示屏:采用10.1寸1024x600高解晰度液晶显示屏,显示清晰。

  2. 外壳:使用铝合金材质,结构稳定,散热效果好。

  3. 操作方式:支持触屏功能,操作灵敏快捷。

  4. 电压适配:宽范围电压输入DC11V-32V,适用各种车辆、机械设备。

  5. 安全设计:内置电源反接极性保护电路,防止误操作损坏设备。

  6. 背光源设计:内置恒压恒流电路保护,延长使用寿命。

  7. 多语言支持:支持10国语言的OSD菜单操作。

  8. 防振设计:设计紧凑,符合GB∕T 2423.56-2018标准的防振等级。

360主机:


  1. H9 主机支持多路摄像机组合模式,可支持 1080P/720P/D1 制式的摄像机;支持 8 路摄像机模式(4 路音视频 + 4 路 360 视频);支持 12 路摄像机模式(4 路音视频 + 4 路视频 + 4 路 360 视频且带 AI 算法行人与车辆识别预警并可自定义警戒区域)。

  2. 产品具备 DMS(驾驶员行为检测:疲劳驾驶、分心如抽烟、打电话、驾驶员不在位置上、故意遮挡)功能,支持拍照上传平台以及报表功能。

  3. 产品支持 ADSA 车道检测(车道偏离、车距过近、行人检测)功能。

  4. 产品支持车载球机功能,能通过平台远程控制球机左右 360 度旋转、上下 130 度旋转以及图像放大缩小功能,是远程指挥的得力工具。

  5. 产品支持油耗、温湿度、LED 屏、声光警报器、各类车辆传感器;支持 10 路输入输出检测。

  6. 产品支持部标 + 通天星协议的 4G + GPS 定位 + 视频功能,能够实现远程实时视频查看、实时位置、行车轨迹、电子围栏、文字下发、语音对讲、丰富报表等功能。

  7. 产品内置专门针对大车开发的 360 度全景环视影像,自有大车 360 拼接算法,与平台融合为一体。

  8. 产品符合 ISO - 7637 标准,符合车载电源规范,采用 DC10 - 36V 的宽电压设计、防反接设计、强化的 TVS + ESD 设计,主电源配备法拉电容,保障非法断电时录像的可靠性。

  9. 产品支持多种视频输出,支持 CVBS/HDMI/AHD。

  10. 产品支持四方向 16 探头的超声波雷达,结合车速传感器与自有算法,与 360 全景实时通讯并在全景界面整合,雷达信息直观显示在 360 全景界面上,支持 4 方向全盲区(BSD)检测、支持变道辅助(LCA)功能。雷达 + 360 环视 + 声光警报器,三者联动,依据应用场景,车外声光提醒车辆行人,车内蜂鸣器提醒司机,影像系统自动切换对应场景视角,实现全自动的主动安全辅助功能。

  11. 产品支持 CAN 通讯功能,支持原车数据与 360 度全景主机通讯,实现对诸如控制、触摸、方向盘角度、车速、雷达等原车信息的交互。

  12. 产品支持专为大车 360 全景影像系统开发的智能语音声控系统,可通过语音控制 360 度全景影像,保障行车安全。

  13. 产品支持篝火设防功能,通过设防开关可随时开启该功能,功能开启后,全车雷达开启 0.35 米距离的防护,当有人或物体靠近时,车内蜂鸣器与车外声光警报器同时预警,实现防偷油偷货,主机自动开机录像等功能。

  14. 产品采用三个存储设计,支持双 SD 卡 + 2.5 英寸硬盘存储方式,体积小巧、低功耗且抗震。

  15. 配合我公司生产的车载专用显示器,可实现触摸控制高清显示功能。

AHD全景摄像头

210°超广角,车规DSP,200万高清像素,IP69K防水等级,星光全彩,耐寒防水信号输出线

产品参数

显示器:

型号MHD-1034HTP
显示屏10.1英⼨IPS⾼清数字显示屏
解析度1024×(RGB)×600
可视角度(LR/UD)L/R:85/85 U/D: 85/85
对比度800:1
LED背光亮度(cd/㎡)600
响应时间(ms)25
制式PAL/NTSC (AUTO)
视频信号输入⽀持HDMI信号
抛负载DC24+174V/350ms
工作温度-20℃ to +70℃
存储温度-30℃ to +80℃
输入电源DC11-32V
外形尺⼨(LxWxT)265X168X37(mm)(不含⽀架)

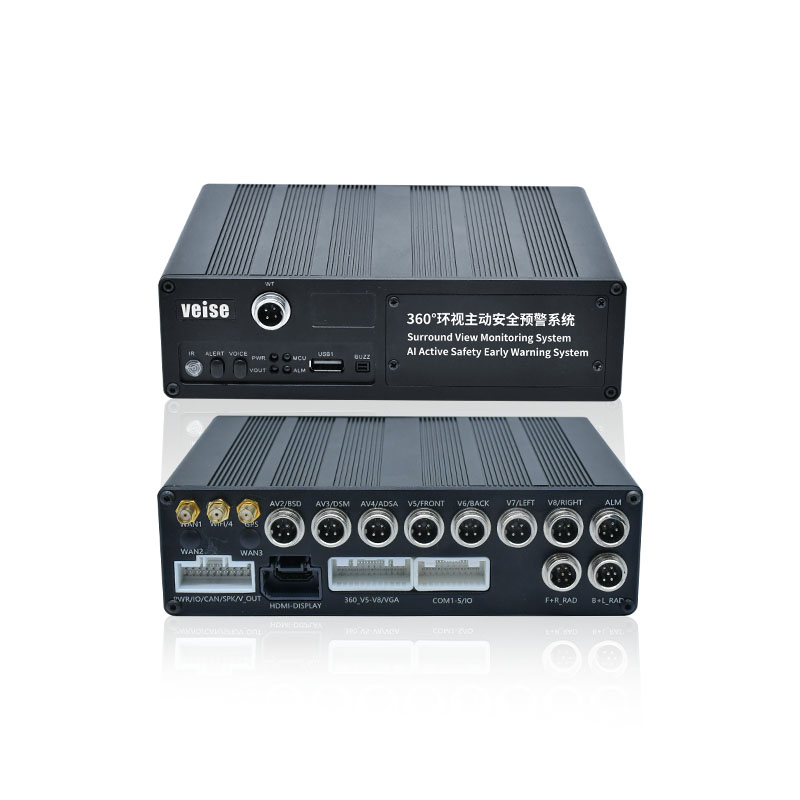

360主机:型号DF-3DH9AI-4G

操作系统嵌入式 LINUX 系统HI3520V300 + HI3520V400 双系统。
内存系统内存DDR3_4GB+ DDR3_4GB 双系统, 共 8GB 内存。
电气参数产品功耗整机最大功耗 14W, 工作电压 DC10-36V。
电源防护有防浪涌功能, 防反接功能, 低电保护, 短路过载保护。
视频输出接口AHD 视频输出(环视)支持, 标准 GX12-4P 母头,AHD25 720P 或 1080P输出。
CVBS 视频输出(2 个)支持, 标准 GX12-4P 航空母头 2 个, 1 个 360 环视输出, 1 个 DVR 输出。
HDMI 视频输出(DVR)支持, 车载 HDMI 视频接口, 内置 DC12V 稳压供电, 串口通讯功能。
VGA 视频输出(DVR)支持, DB15(母)VGA 视频接口, 串口通讯功能。
音视频AHD 视频输入图像分辨率支持多路像机组合模式, 支持 1080P/720P/D1制式的像机; 支持 8 路像机模式(4 路音视频+4 路 360 视频); 12 路像机模式(4 路音视频+4 路视频+4 路 360 视频)。
视频制式PAL/NTSC
压缩标准DVR 压缩标准为 H264/360 压缩标准为 H265
录像质量1-4 级可配
音频/录音方式G726, 声音和视频同步录制

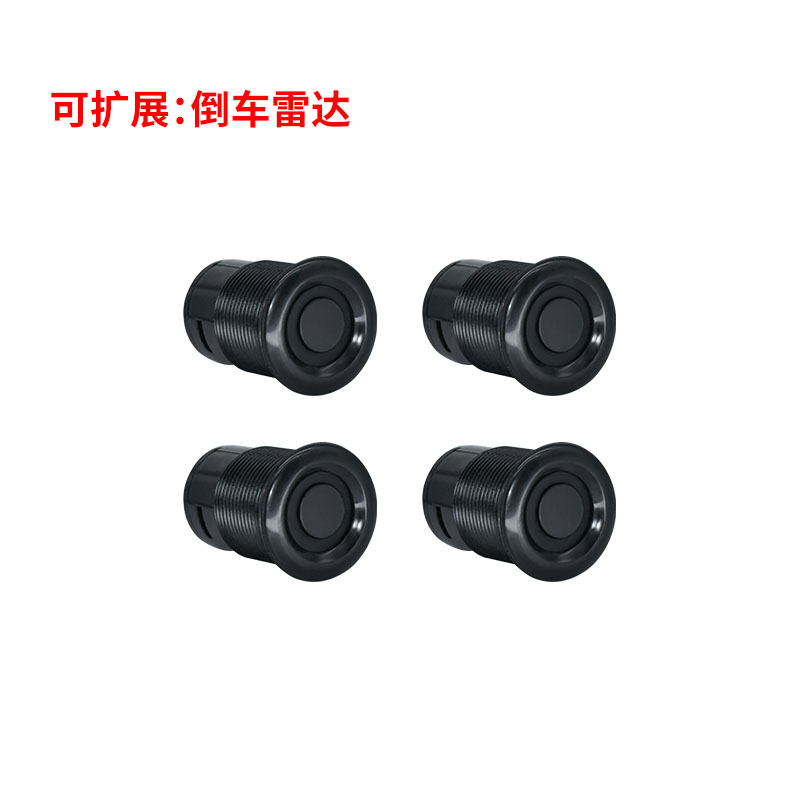

超声波雷达功能标配雷达主机为选配雷达主机一个主机标配 4 个雷达探头, GX12 航空头接口, 一条与 360 主机通讯线, 360 主机支持雷达功能, 雷达主机需要单独选配, 直接接上就可以用
探测距离四方向探测距离均为 2.5 米, 熄火设防时, 全部为 0.35 米
电源参数供电电压 DC12-36V, 最大功耗 0.2W
防水等级整机防水等级为 IP67
雷达功能用于车辆盲区(BSD) +变道辅助(LCA) +泊车辅助等功能, 结合公司自主的算法与协议, 实现各种复杂的场景应用

20P 车载连接器(25413) 4 方向雷达接口(4 个 GX12-4P 航空母头) ,1 个声光警报器接口(1 个 GX12-4P 航空公头) ,1个蜂鸣器接口(3P 宝马插母头) ,1 个设防开关
雷达接口接口(3P 宝马插公头)
CAN 通讯功能功能与特性高速 CAN 总线收发器, 符合 ISO11898 标准, 低功耗管理, 网络唤醒功能
存储功能MSATA_SSD 存储支持 MINI PCIE 的 SSD 存储。容量 128-2TB
SD_CARD 存储标准 SD_CARD 存储功能, 支持 8-256G

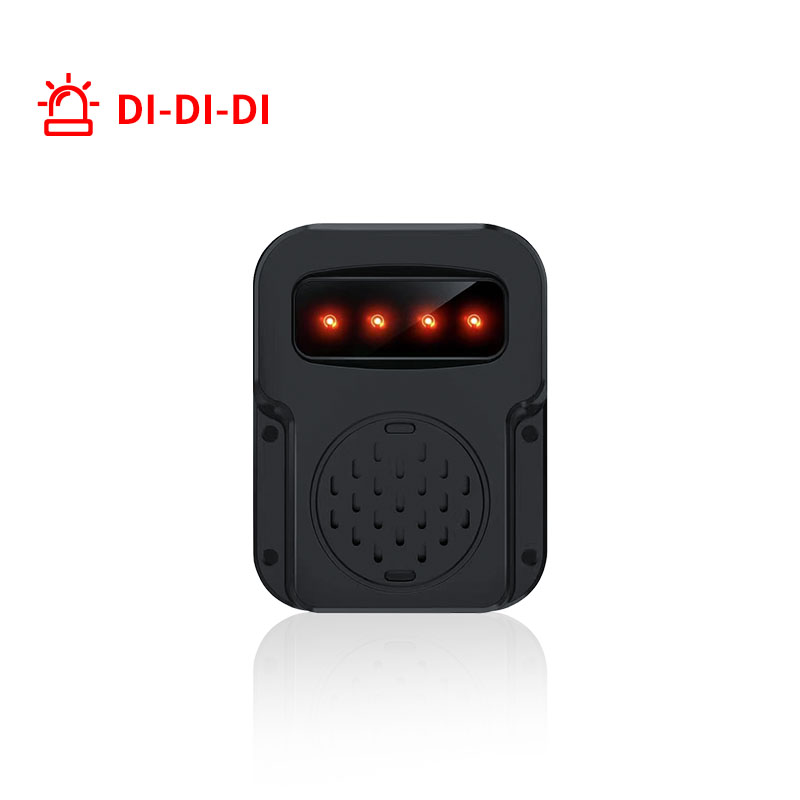

声光警报功能【选配】规格参数声光警报器采用宽电压供电(DC12-33V/3-5W)
防水等级: IP67 防水等级。
音量 1 米内≤105dB, 8 级音量可调, RS485 通讯, 支持最多 7 种声音。
产品特色由 360 主机发起通讯控制声光警报器工作, 实现以下功能:
1、左转向灯, 播报“车辆左转弯, 请注意”
2、右转向灯, 播报“车辆右转弯, 请注意”
3、车辆倒车, 播报“倒车, 请注意”
4、盲区播报“滴 滴 滴, 大车盲区, 请勿靠近”
5、车辆起步播报“车辆起步, 请注意安全”
6、车辆从高速下降到时速为 25 公里时播报“大车靠近, 请注意安全, 嘟 嘟 嘟”
7、车辆停车设防时, 进入警戒区播报“警报声”
双闪, 不播报。
车速超过 25 公里时, 打左右转向不播报。
白天播报音量为 100%, 夜间模式, 播报音量为 75%。
物理规格产品尺寸长*宽*高=100*130*29(单位: 毫米)
产品重量主机重量: 0.4KG; 整机: 2.9-4KG(重量区别在于线束长短) 。
4G+GPS 功能【选配功能】4G 全网通可选配内置本公司开发的车联网模块, 支持 4G 三网通。
GPS 定位可选配内置本公司开发的车联网模块, 支持 GPS 定位功能。
SIM 卡类型SIM 类型为 NANO_SIM, 支持物联网卡, 实名制卡。
天线类型2 个天线接口, 接口类型 SMA 母头, 1 个 GPS天线,1 个 GSM 天线。
模块类型MINI_PCIE 接口, 此模块为本公司自主研发产品, 集成了 MCU+4G+GPS 的应用。
支持功能支持远程查看实时视频、拍照、车辆实时定位、行驶轨迹回放、震动/低电报警、电子围栏等功能。
摄像头参数像机电压DC8-16V
像机功耗单个像机 0.5-1W
分辨率AHD1920*1080P
工作/存储温度工作温度: 零下 30℃~+70℃; 存储温度: 零下 40℃~+85℃
视频帧率采集帧率 30 FPS/秒
防水等级IP68
低照度0.01 Lux
振动/冲击符合 MIL-STD-810F, Method 516.5
录像参数视频格式H264/H265
录像分辨率4 路加一起 1920*1080P
文件容量1.2GB/小时
主机参数IP 防护等级IP51
工作温度零下 20~70℃
存储温度零下 40~80℃
振动/冲击符合 MIL-STD-810F, Method 516.5
机身材料机身, 优质铝合金, 表面氧化拉丝工艺
选配功能功能描述
雷达主机一个主机标配 4 个雷达探头, GX12 航空头接口, 一条与 360 主机通讯线。
声光警报器电压 DC9-30V, 最大功耗 3W, 防护等级 IP65,音量 1 米内≤105dB, 16 级音量可调, RS485 通讯, 支持最多 10 种声音。
ADSA 像机+算法车道检测(车道偏离+车距过近+行人检测) 功能。
DMS 像机+算法驾驶员行为检测:疲劳驾驶+分心+抽烟+打电话+驾驶员不在位置上+故意遮挡功能。
BSD 像机+算法右盲区, 从前向后看方式, 做侧方盲区识别。

产品应用

*本产品信息仅供参考!如有变更,以实际产品为准,最终解释权归本公司所有!
