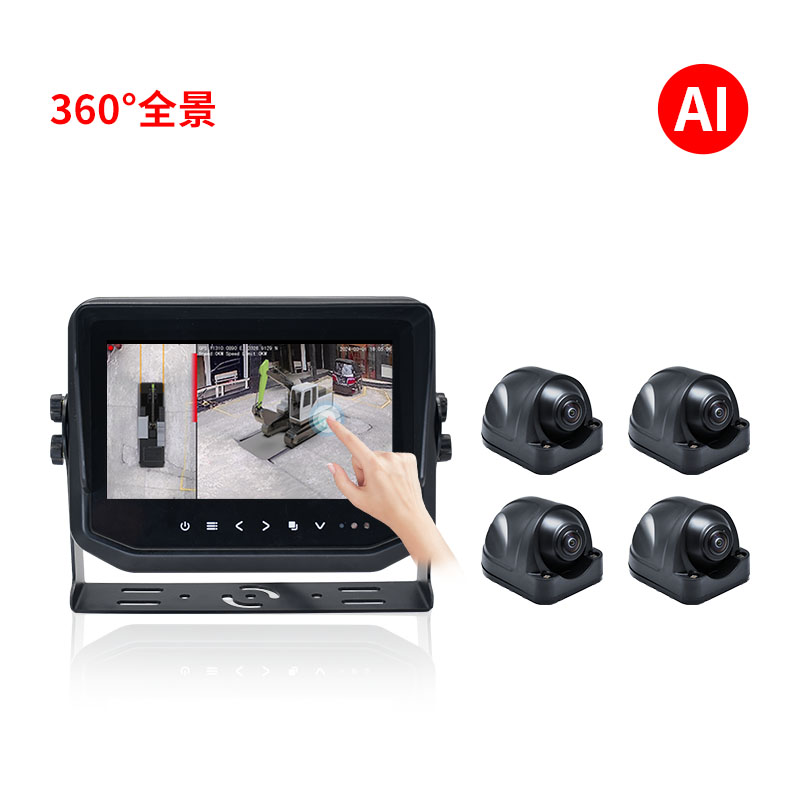

360°AVM全景环视一体机系统

  • 型号: HDS-3D7154HDTP806ZM4
  • 概述: 360全景环视系统一体机集成AVM算法,无需控制盒即可实行全景行车图像,让出行360°没有盲区。工程机械设备车辆、农用机械设备车辆、市政环卫清扫车等具有车身体宽轴长、驾驶位置高的特点,车周围存在很大的驾驶视觉安全盲区。360全景行人车辆侦测预警系统是由安装在车辆四方位的四个广角度星光全彩摄像头,通过360°AI视觉算法合成车辆周围全景鸟瞰图。车辆周围有行人车辆时,系统车载显示屏画面与声光报警器联动预警,为驾驶员提供直观的安全提示,使车辆的驾驶更加安全高效。安装方便快捷。

产品特点

360 全景监控 (AVM) 集成系统 (无需主机)

概述:该系统使用多个(四个或六个)超广角摄像头捕捉图像。特殊算法校正失真并拼接图像以形成周围环境的全景图。

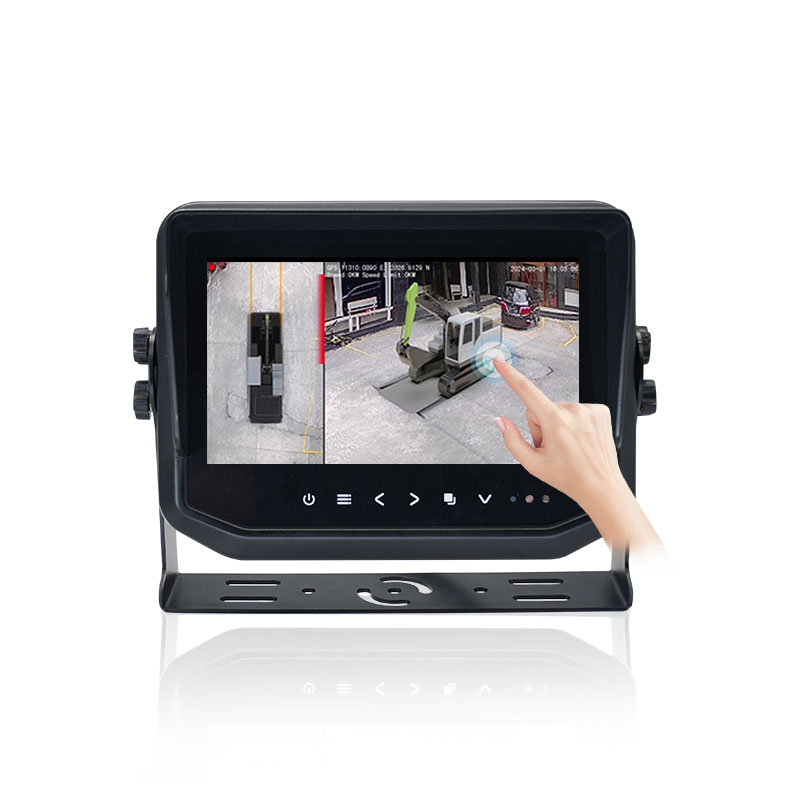

AVM 触摸屏显示器特点

智能拼接
通过GPS速度传感器和转向信号进行自动和手动快速拼接,自动在3D/2D驾驶图像屏幕模式之间切换。

检测与警告
检测车辆周围的行人和车辆,提供360°无盲点防撞和安全距离警告。

MCU协议
专属MCU开发协议,用于CAN总线数据交互,满足各类需求。

用户控制
全触摸控制切换任何屏幕模式,操作简单。

自动切换
当车速低于25km/h,系统自动切换到警告画面和变道辅助警告画面,并配合外部视听报警。

视频输入
支持4通道AHD全景摄像头输入,可扩展4个附加监控摄像头,支持16个雷达探头输入。

通讯协议
支持CAN总线通讯协议。

录音
支持实时录音、循环录音、回放(SD卡存储)。

屏幕

  • 7英寸IPS屏幕
    响应速度快,视角广,色彩真实,分辨率为1024RGBx600,图形菜单,操作简便快捷。

  • 结构设计
    显示器的保护玻璃板、触摸屏和屏幕采用无间隙全粘合工艺结构,消除镜面反射,确保图像屏幕清晰透明。

  • 自动亮度控制
    白天/夜间模式自动亮度控制,确保夜间驾驶安全。

电源

  • 工作电压范围
    DC12-36V/15-20W。

  • 保护功能
    独立电源输出、负载突降脉冲电压保护、外部电源极性反接保护。

  • LED保护
    为LED提供恒定电流和电压保护,防止误用并确保产品寿命。

AHD全景摄像头

  • 摄像头规格:210°超广角,汽车级DSP,200万高清像素。

  • 防护等级:IP69K防水等级。

  • 其它特点: 星光全彩,耐寒防水信号输出线.

产品参数

系统名称7寸360全景环视触摸显示器一体机系统
AVM 型号MHD-3D7154HDTP
操作系统Linux
操作语言中文(简体/繁体)、英文、韩文
操作方法按钮、触摸、红外
触摸类型全贴合电容式触摸屏一体
分辨率和尺寸7 英寸,1024 x 600
亮度600 cd/㎡
屏幕比例宽屏 16:9
视角85/85/85/85(左/右/上/下)
亮度调节根据环境光自动控制亮度(白天:90%,夜间:50%)
图像模式2D/3D自由切换
显示模式3D模式/四画面模式/多种3D显示模式
视频输入4路AHD全景摄像头+4通道AHD摄像头
速度传感器MCU控制,根据车速显示不同的屏幕模式
AI视觉预警功能360度环视系统,内置AI视觉算法。
BSD4 通道盲点检测
FWC内置前方碰撞警告,带图像距离测量
检测目标行人非机动车+车辆识别
智能语音播放可自定义的音频警告播放(可自定义音频文件)
视频格式H265
录制分辨率1080P
记忆存储外部 USB 端口 16-512GB
文件容量每小时 1.25GB
播放支持本地独立播放
工作温度-20°C 至 +70°C
存储温度-40°C 至 +80°C
振动/冲击GB/T 2423.56-2018标准(随机5G振动)
外壳材料铝合金
防水等级IP65
工作电压直流 12-36V/15-20W
产品尺寸长 x 宽 x 高 = 105 x 178 x 50 毫米
雷达预警支持16个超声波雷达探头
检测距离2.5 米
电源参数直流 12-33 伏 / 0.2 瓦
雷达功能盲点检测 (BSD) + 车道变换辅助 (LCA) + 停车辅助
特点和特性高速CAN总线收发器,符合ISO11898标准,低功耗管理(屏幕模式、AI报警数据输出)
规格DC 12-36V/3W,IP65防护等级,16级音量可调
全景摄像头型号CHD-806Z
工作电压直流8-16V
解决1080P
工作温度-20°C 至 +60°C
存储温度-30°C 至 +70°C
视频帧速率25 帧/秒 / 30 帧/秒
防水等级IP68
低照度0.01 勒克斯
振动/冲击GB/T 2423.56-2018标准(随机5G振动)
水平角度210度
垂直角度126度

 产品应用
